Семь основных компонентов покрасочной линии включают: оборудование для предварительной обработки, систему напыления порошка, оборудование для нанесения краски, сушильную печь, систему теплоснабжения, электрическую систему управления и подвесную цепь конвейера.
Описание
маркер
Семь основных компонентов покрасочной линии включают: оборудование для предварительной обработки, систему напыления порошка, оборудование для нанесения краски, сушильную печь, систему теплоснабжения, электрическую систему управления и подвесную цепь конвейера.
Оборудование для предварительной обработки
Многопозиционная установка для струйной предварительной обработки является распространенным оборудованием для обработки поверхности. Ее принцип работы заключается в использовании механического воздействия для ускорения химических реакций с целью выполнения таких процессов, как обезжиривание, фосфатирование и промывка водой. Типичный процесс струйной предварительной обработки стальных деталей включает: предварительное обезжиривание, обезжиривание, промывку водой, промывку водой, активацию поверхности, фосфатирование, промывку водой, промывку водой и промывку чистой водой. Для предварительной обработки также может использоваться дробеметная установка, которая подходит для стальных деталей с простой конструкцией, сильной коррозией, без масла или с небольшим его количеством, и не вызывает загрязнения воды.
Система напыления порошка
Установка для рекуперации порошка с использованием мини-циклона и фильтрующих элементов является передовым решением с быстрой сменой цвета. Ключевые компоненты системы напыления порошка рекомендуется выбирать импортного производства, в то время как камера напыления, электрические подъемники и другие элементы могут быть отечественного производства.
Оборудование для нанесения краски
Такие устройства, как камеры для масляного напыления или камеры с водяной завесой, могут широко применяться для окраски велосипедов, автомобильных рессор и крупногабаритных погрузчиков.
Сушильная печь
Сушильная печь является одним из ключевых элементов покрасочной линии, и равномерность температуры в ней — важный показатель качества покрытия. Способы нагрева печи включают: излучение, циркуляцию горячего воздуха и комбинацию излучения с циркуляцией горячего воздуха. В зависимости от производственных потребностей печи могут быть однокамерными или проходными, а их конструкция — прямой или мостовой. Печи с циркуляцией горячего воздуха обладают хорошей теплоизоляцией, равномерной температурой внутри и низкими теплопотерями. Испытания показывают, что разница температур внутри печи составляет менее ±3°C, что соответствует показателям аналогичного оборудования в развитых странах.
Система теплоснабжения
Циркуляция горячего воздуха является наиболее распространенным методом нагрева, использующим принцип конвекции для сушки и отверждения заготовок. Источник тепла может быть выбран в зависимости от потребностей заказчика: электричество, пар, газ или жидкое топливо. Тепловой блок может располагаться в верхней, нижней или боковой части печи.
Электрическая система управления
Управление покрасочной линией может быть централизованным или раздельным. Централизованное управление использует программируемый логический контроллер (PLC) для автоматического контроля всех процессов, сбора данных и сигнализации. Раздельное управление — более распространенный метод, при котором каждый процесс контролируется отдельно, а электрические шкафы располагаются рядом с оборудованием, что снижает стоимость, упрощает эксплуатацию и обслуживание.

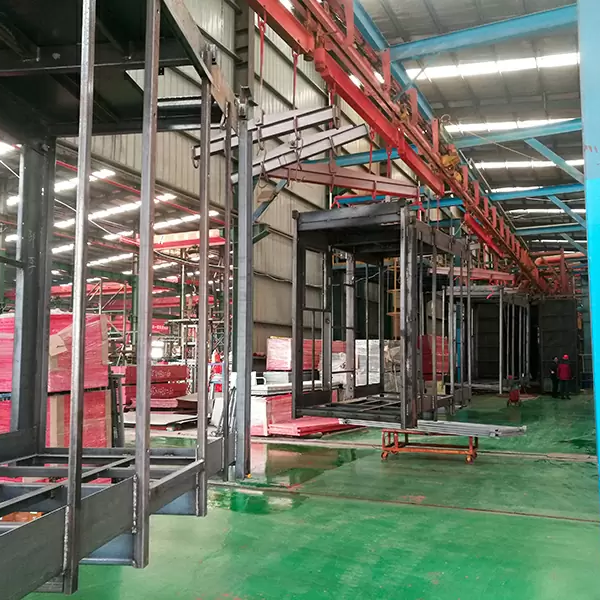

Подвесная цепь конвейера
Подвесной конвейер используется в промышленных и покрасочных линиях. Накопительные подвесные конвейеры применяются в складских стеллажах длиной L=10-14M и линиях для окраски профильных труб для уличных фонарей. Заготовки подвешиваются на специальных крюках (грузоподъемность 500-600kg), перемещение по направляющим плавное, а переключение направляющих контролируется электрически в соответствии с рабочими командами. Это обеспечивает автоматическую транспортировку заготовок между участками обработки, параллельное охлаждение в зоне интенсивного охлаждения и зоне разгрузки, а также идентификацию крюков и аварийную остановку в зоне охлаждения.
Мы можем разработать и изготовить полную линию порошкового напыления с учетом производственных потребностей и площади завода заказчика.
Вопросы и ответы
Q1: Каковы этапы научного планирования при проектировании линии для покраски распылением?
Мы рекомендуем следовать этим пяти этапам:
1. Определение продукта и производительности: Определите максимальные размеры, вес, материал, суточную и годовую производительность обрабатываемых деталей. Это основа для всех расчетов.
2. Определение технологического процесса: Исходя из требований к качеству покрытия, определите, будет ли это покраска распылением или порошковая покраска, а также необходимы ли предварительная обработка, грунтовка, финишное покрытие, сушка и т. д.
3. Расчет времени цикла и скорости цепи: Исходя из производительности и расстояния подвешивания заготовки, рассчитайте время производственного цикла и скорость конвейерной цепи.
4. Настройка длины каждого функционального участка: Исходя из времени процесса (например, время предварительной обработки, время выравнивания, время сушки) и скорости цепи, рассчитайте длину каждого участка (покрасочная камера, сушильный туннель, секция охлаждения и т. д.).
5.Расчет энергопотребления и охраны окружающей среды: На основе мощности сушильного туннеля и покрасочной камеры рассчитайте потребление электроэнергии, газа или топлива и настройте соответствующие устройства для очистки отходящих газов и сточных вод.
Q2: Как рассчитать длину покрасочной камеры и скорость конвейерной цепи?
Это самый базовый расчет при проектировании. Формула выглядит следующим образом:
Скорость конвейерной цепи (м/мин) = Суточная производительность (штук) × Расстояние подвешивания заготовки (м) ÷ Суточное эффективное время работы (мин)
Минимальная длина покрасочной камеры (м) = Скорость цепи (м/мин) × Время покраски одной детали (мин) При фактическом проектировании длина покрасочной камеры также должна учитывать количество операторов и расположение рабочих мест. Например: если одну деталь необходимо покрасить в течение 2 минут, а скорость цепи составляет 1,5 м/мин, то длина покрасочной камеры должна быть не менее 3 метров, а при фактическом выборе необходимо оставить запас в 44,5 метра.
Q3: Как выбрать тип и расположение краскопультов в зависимости от формы заготовки?
Плоские заготовки (листы, панели): можно использовать автоматические возвратно-поступательные краскопульты или стационарные краскопульты, расположенные в прямую линию с равномерным расстоянием между ними.
Сложные трехмерные заготовки (с канавками, внутренними углами): требуется шестиосевое роботизированное покрасочное покрытие или многоугловое ручное покрасочное покрытие. Краскопульты должны иметь возможность регулировать угол наклона в соответствии с формой заготовки.
Для трубчатых или удлиненных заготовок: рекомендуется круговое расположение или перекрестное покрасочное покрытие несколькими краскопультами для обеспечения 360° покрытия.
Принцип выбора: отдавайте приоритет автоматическому покрасочному покрытию для обеспечения равномерности; Для сложных заготовок используйте ручные станции для финишной обработки методом распыления.
Q4: Как выбрать между подвесными и наземными конвейерными цепями?
Подвесные конвейерные цепи обеспечивают высокую эффективность использования пространства, позволяя заготовкам вращаться на 360° и облегчая загрузку и выгрузку. Недостатки включают строгие требования к способам подвешивания заготовок и риск загрязнения заготовки смазкой цепи. Подходят для заготовок малого и среднего размера, сложных форм и применений, требующих многоуглового распыления.
Наземные конвейерные цепи (тележечного типа) обеспечивают высокую несущую способность и стабильное размещение заготовок, подходят для деталей большой грузоподъемности. Недостатки включают большую площадь основания и сложности с покраской нижней поверхности заготовки. Подходят для крупных заготовок, деталей большой грузоподъемности и применений, где нижняя поверхность не требует покраски.
Q5: Как рассчитать длину сушильного и отверждающего туннеля? Расчет длины сушильного туннеля напрямую влияет на инвестиции и энергопотребление:
Длина сушильного туннеля (м) = Скорость цепи (м/мин) × Требуемое время обжига (мин)
Например: если заготовку необходимо обжигать при температуре 180℃ в течение 20 минут со скоростью цепи 1,2 м/мин, то требуемая длина сушильного туннеля составляет 1,2 × 20 = 24 метра. При фактическом проектировании необходимо также учитывать длину секций нагрева и охлаждения. Для сушильных туннелей непрерывного действия необходимо обеспечить плавный температурный градиент при входе и выходе заготовки, чтобы избежать быстрого нагрева, который может привести к образованию пузырьков покрытия.
Q6: Как сбалансировать инвестиционные затраты и долгосрочное энергопотребление при проектировании?
Это ключевой компромиссный момент при выборе:
Толщина изоляционного материала: Увеличение толщины изоляционного слоя сушильного туннеля на 5 см увеличивает первоначальные инвестиции примерно на 58%, но в долгосрочной перспективе позволяет сэкономить 15-20%, обычно окупая затраты за 12 лет.
Выбор источника тепла: Отопление природным газом требует больших первоначальных инвестиций, чем электрическое отопление, но эксплуатационные расходы обычно на 30-50% ниже, что делает его подходящим для предприятий с длительным непрерывным производством.
Методы очистки отходящих газов: Регенеративные термические окислители (РТО) требуют больших первоначальных инвестиций, но обеспечивают стабильную работу и высокую эффективность рекуперации тепла; адсорбция на активированном угле является недорогим вариантом на начальном этапе.
